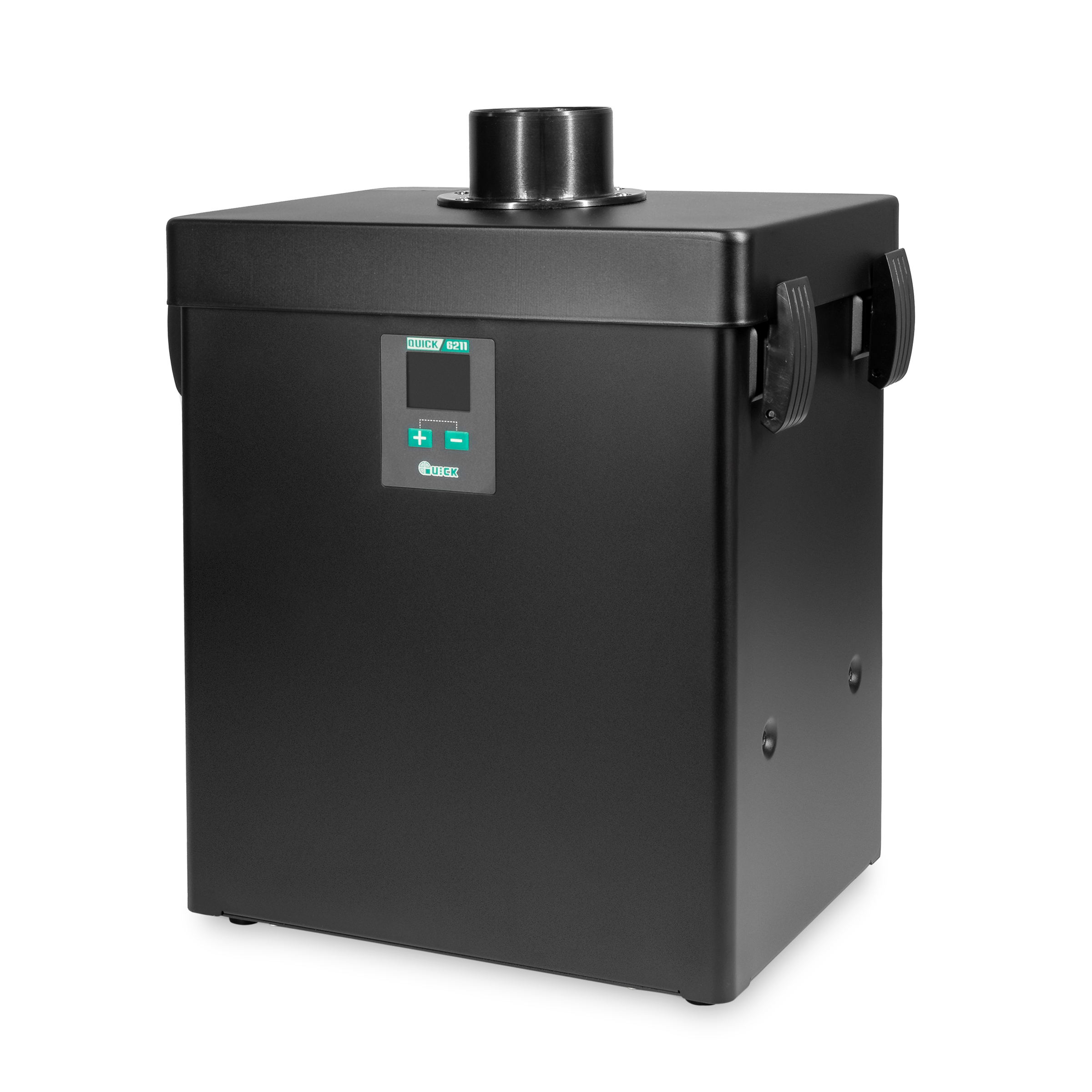

Das QUICK 6211 Rauchabsaugsystem ist eine leistungsstarke Absauglösung für Arbeitsbereiche, in denen Lötrauch und andere prozessbedingte Dämpfe zuverlässig erfasst und gefiltert werden müssen. Das Gerät eignet sich besonders für klassische Lötanwendungen, Laserlötprozesse, Laserbeschriftung und vergleichbare Einsatzbereiche, in denen saubere Luft am Arbeitsplatz und eine wirksame Rauchfiltration erforderlich sind. Laut Hersteller arbeitet das System mit einem vierstufigen Filtersystem aus Vorfilter, Mittelfilter, Hauptfilter und Aktivkohlefilter.
Durch die starke Saugleistung und den hohen statischen Druck kann der entstehende Rauch gezielt über einen angeschlossenen Absaugschlauch erfasst und dem Filtersystem zugeführt werden. Die Filterleistung ist für feine Partikel ausgelegt und wird in der Anleitung mit 99,97 Prozent bei 0,3 µm angegeben. Damit ist das QUICK 6211 eine interessante Lösung für professionelle Lötarbeitsplätze in Elektronikfertigung, Werkstatt, Labor, Service und Produktion.
Ein weiterer Vorteil ist die integrierte LCD-Anzeige. Über das Display lassen sich Betriebszustände und Einstellungen bequem überwachen. Zusätzlich verfügt das Gerät über eine intelligente Filterwechsel-Erinnerung, die rechtzeitig auf einen notwendigen Tausch der Filterelemente hinweist. So kann die Absaugleistung dauerhaft auf gutem Niveau gehalten werden und der Wartungsaufwand bleibt planbar.

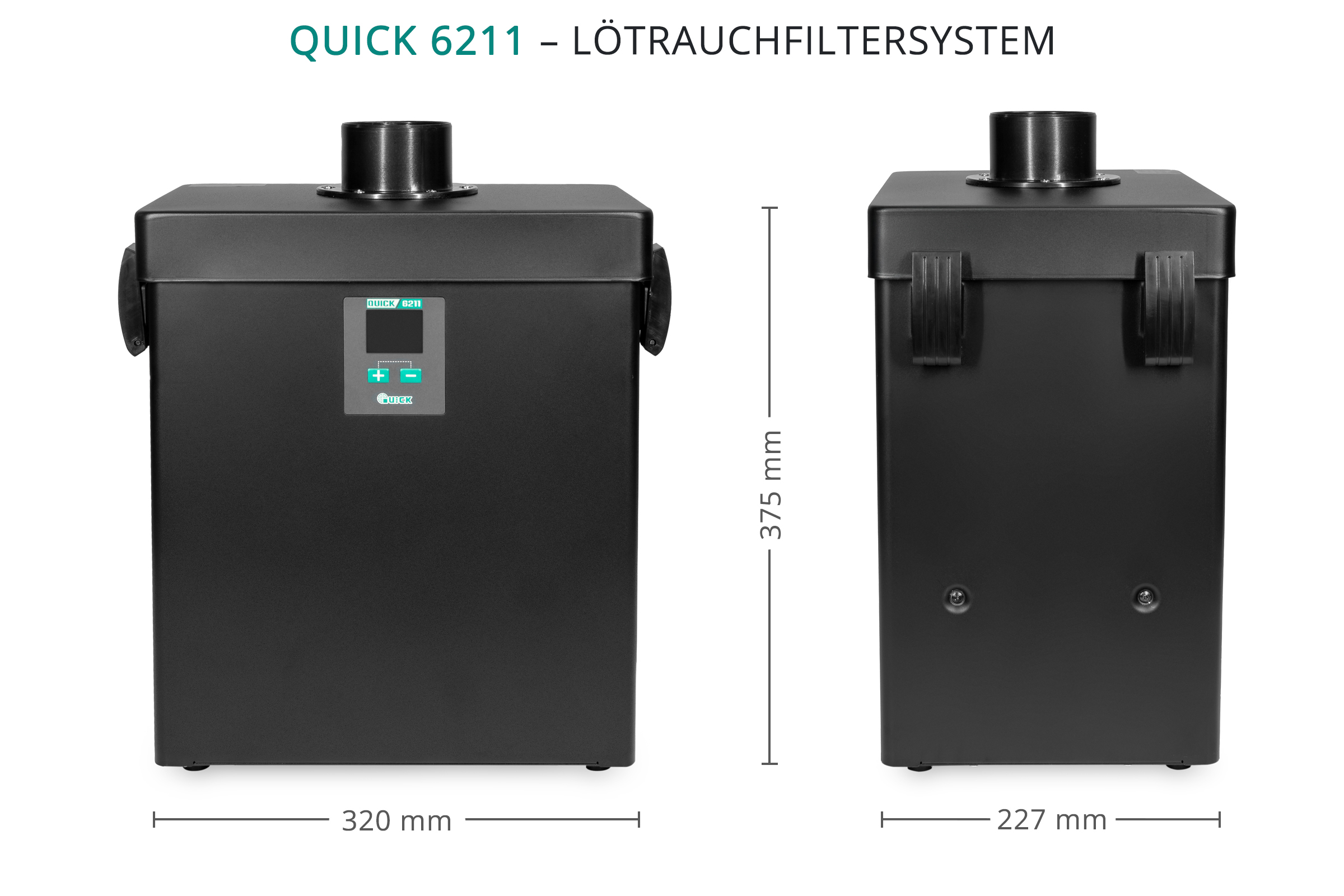

Das QUICK 6211 ist für einen Arbeitsplatz ausgelegt und arbeitet mit 220 V AC bei einer Leistungsaufnahme von 400 W. Der Systemdurchfluss beträgt mit eingesetzten Filtern 200 m³/h. Der statische Druck liegt bei 6000 Pa, wodurch auch bei Filterbetrieb eine kräftige Absaugwirkung erzielt wird. Die Geräuschentwicklung wird mit maximal 70 dB angegeben. Mit Abmessungen von 319 x 227 x 422 mm und einem Gewicht von ca. 10,6 kg bleibt das Gerät kompakt genug, um es gut in bestehende Arbeitsplätze zu integrieren.
Für den professionellen Einsatz ist außerdem die vorhandene Kommunikationsschnittstelle interessant. In der Anleitung wird eine DB9-Schnittstelle beschrieben, über die verschiedene Signale und Kommunikationsfunktionen bereitgestellt werden. Dadurch kann das Gerät je nach Anwendung in technisch anspruchsvollere Arbeitsumgebungen eingebunden werden.
Im praktischen Betrieb wird das Absaugsystem aufgestellt, mit dem Absaugschlauch verbunden und anschließend an die Stromversorgung angeschlossen. Die Luftmenge ist in mehreren Stufen einstellbar, sodass sich die Absaugleistung an den jeweiligen Einsatzfall anpassen lässt. Das Gerät unterstützt zudem Funktionen wie Sprachwahl, Alarm bei blockiertem Rotor sowie Einstellmöglichkeiten für Kommunikationsadresse und Baudrate.
Anwendungsbereich
Das QUICK 6211 eignet sich überall dort, wo Lötrauch oder vergleichbare Dämpfe direkt an der Entstehungsstelle abgesaugt und gefiltert werden sollen. Typische Einsatzbereiche sind Elektronik-Arbeitsplätze, Reparatur- und Nacharbeitsplätze, manuelle Lötstationen, Laserlötanwendungen, Kennzeichnungs- und Laserarbeitsplätze sowie technische Werkstätten und Fertigungsumgebungen. Besonders sinnvoll ist das Gerät für Anwender, die Wert auf einen sauberen Arbeitsplatz, eine reduzierte Rauchbelastung und eine kontrollierte Luftführung legen.
Wichtige Hinweise
Das Gerät darf laut Anleitung nicht zum Absaugen brennbarer oder explosiver Gase verwendet werden. Ebenso ist der Einsatz in Bereichen mit Feuer, sehr hoher Hitze oder starkem Funkenflug nicht vorgesehen. Während des Betriebs muss das Gerät aufrecht stehen und Luft-Ein- und Auslass dürfen nicht blockiert sein.
Technische Daten
Modell: QUICK 6211
Ausgelegt für: 1 Arbeitsplatz
Betriebsspannung: AC 220 V
Leistungsaufnahme: 400 W
Systemdurchfluss mit Filtern: 200 m³/h
Filtereffizienz: 99,97 % bei 0,3 µm
Statischer Druck: 6000 Pa
Geräuschpegel: ≤ 70 dB
Abmessungen: 319 x 227 x 422 mm
Gewicht: ca. 10,6 kg
Filtersystem: Vorfilter, Mittelfilter, Hauptfilter, Aktivkohlefilter
Anzeige: LCD-Display
Besondere Merkmale: Filterwechsel-Erinnerung, mehrstufige Luftmengenregelung, Kommunikationsschnittstelle
